上海纸箱厂昆之翔主营瓦楞纸箱等相关产品生产，瓦楞纸箱的强度检测是判定纸箱质量好坏的重要依据，下面通过公式及案例，为大家讲解瓦楞纸箱边压强度的试验方法。

在瓦楞方向上，一定厚度(25mm)的瓦楞纸板，单位长度所能承受的垂直均匀增大的力即为瓦楞纸箱板的边压强度。

瓦楞纸箱边压强度的试验方法：

从三个样箱中的每个样箱无机械压痕印刷痕迹和损坏的部位各取三块瓦楞方向为短边(25x100)mm试验样块共计9块(这是强调一点，对边压强度的试验样块，要严格采用标准取样器来取样，否则对测试结果影响极大)。

将试样置于试验仪下压板正中间，使试样的瓦楞方向垂直于两压板，用导块支持试样，使试样的表面垂.直于压板，开动试验仪施加压力。

当加压接近50N时移开导块，直至试样压溃，记录试样所能承受的最大压力，对测试结果，求出算术平均值，并按下列公式计算出边压强度：

ECT=F*1000/L

式中：ECT—边压强度(N/m)

F—试样承受最大压力(N)

L—试样长边尺寸(mm)

当试样为标准长度L=100mm，则P=1OF

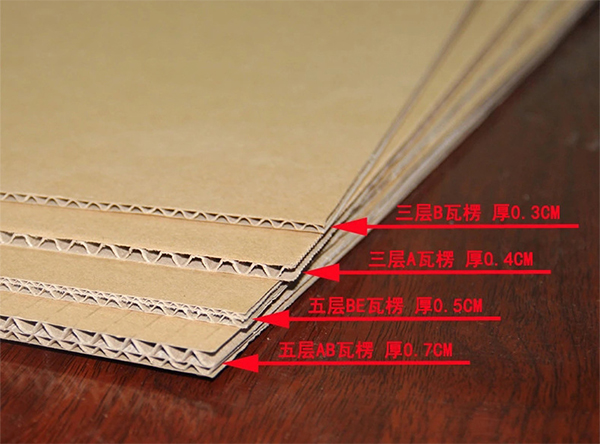

瓦楞纸板的边压强度基本取决于箱纸板和瓦楞原纸的环压强度，并且与瓦楞纸板的生产工艺、瓦楞纸板的结构、楞形、粘合剂的质量等因素有关，计算公式为：

瓦楞纸板的边压强度(N/m)ECT=各层原纸的环压强度值之和×(1+δ)

式中：δ—楞型系数之和，参考值如下：

A型瓦楞一般为：0.12

B型瓦楞一般为：0.08

C型瓦楞一般为：0.10

原纸的环压强度值：环压指数x定量

由于面、里纸的定量通常比瓦楞原纸的定量高，所以面里纸的横向环压强度也比较高，因此，瓦楞纸箱板边压强度主要由面里纸的定量所决定的，虽然如此，但提高边压强度容易且经济的方法是增加瓦楞原纸的定量。
