1范围

本标准规定了运输包装用单瓦楞纸箱和双瓦楞纸箱(以下简称瓦楞纸箱)的分类、结构形式、要求、试验与检验方法等。

本标准适用于瓦楞纸箱的设计、生产制造与检验，其他类型的瓦楞纸箱可参照本标准的有关规定。

2规范性引用文件

下列文件的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T191包装储运图示标志(GB/T 191-2008, ISO 780: 1997, MOD)

GB/T 2828.1-2003计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(ISO 2859-1; 1999, DT)

GB/T4857.4包装运输包装件 压力试验方法(GB/T4857.4-1992, eqv2872:1985)GB/T4892 硬质直方体运输包装尺寸系列GB/T6544 瓦楞纸板3分类

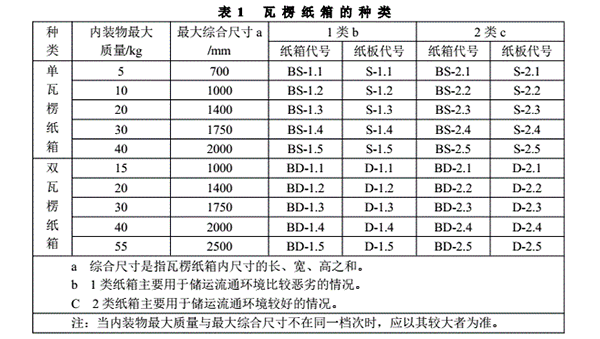

瓦楞纸箱按照所使用的瓦楞纸板的不同种类、内装物的最大质量及综合尺寸、预计的储运流通环境条件等将其分为20种，如表1所示。

4基本箱型与代号

瓦楞纸箱的基本式样图形根据内装物的不同，也可以采用其他型式的瓦楞 纸箱。瓦楞纸箱内可以使用隔板、衬板、底座等纸箱附件，其种类及代号。

瓦楞纸箱的箱型代号由四位数字组成，前两位数字表示箱型种类，后两位数字表示同一类箱型中不同的纸箱式样。

4.1开槽型(02型)

通常由一片瓦楞纸板组成，由项部及底部折片(俗称上、下摇盖)构成箱底和箱盖，通过钉合或粘合等方法制成纸箱。运输时可以折叠平放，使用时把箱底和箱盖封合。

4.2套合型(03 型)

由几片箱坯组成的纸箱，其特点是箱底、箱盖等部分分开。使用时把箱底、箱盖等几部分套合组成纸箱。

43折型(04型)

通常由一片瓦楞纸板折叠成纸箱的底、箱体和箱盖，使用时不需要钉合及粘合。

5要求

5.1 材料

5.1.1 制造瓦楞纸箱的瓦楞纸板见表1,各项技术指标应符合GBT6544的规定，成箱后取样进行检测的纸板强度指标允许低于标准规定值的10%。

5.1.2 钉合瓦楞纸箱应采用宽度1.5mm以上的经防锈处理的金属钉线，钉线不应该有锈斑、剥层、龟裂或其他使用上的缺陷。

5.1.3 粘合瓦楞纸箱应使用有足够接合强度的符合有关标准的粘合剂。5.2 尺寸与偏差

5.2.1 瓦楞纸箱的外尺寸应符合GB/T4892的规定，瓦楞纸箱的长、宽之比一-般不大于2.5:1;高、宽之比一般不大于2: 1,一般不小于0.15: 1。

5.2.2 瓦楞纸箱的规格通常用内尺寸、展开尺寸(或制造尺寸)或外尺寸表示(单位为毫米)，其规定如下:

一一内尺寸:瓦楞纸箱内的净空尺寸，以长、宽、高的顺序表示:

一一展开尺寸:制造时的压线尺寸。瓦楞纸箱展开时压线之间的尺寸，以长、宽、高的顺序表示;

一一外尺寸:瓦楞纸箱的外形尺寸，以长、宽、高的顺序表示。三种尺寸的关系参见附录C.

5.2.3 瓦楞纸箱的尺寸公差为单瓦楞纸箱士3mm,双瓦楞纸箱士5mm。53 质与结构

53.1纸箱的接合 可用钉线或粘合剂等方式。瓦楞纸箱质量应均-，不得有粘合及钉合不良、不规则、脏污、伤痕等使用上的缺陷。

5.3.2瓦楞纸箱钉 合搭接舌边的宽度单瓦楞纸箱为30mm以上,双瓦楞纸箱35mm以上。钉接时，钉线的间隔为单钉不大于80mm,双钉不大于110mm。沿搭接部分中线钉合，采用斜钉(与纸箱立边约成45° )或横钉，箱钉应排列整齐、均匀。头尾钉距底面压痕中线的距离为13 mm士7mm。钉合接缝应钉牢、钉透，不得有叠钉、翘钉、不转角等缺陷。

533瓦楞纸箱接头粘合搭接舌边的宽度不小于30mm,粘合接缝的粘合剂涂布应均匀充分，不得有多余的粘合剂溢出现象。粘合应牢固，剥离时至少有70%的粘合面被破坏。

53.4瓦楞纸箱压痕线宽度不得大于17mm,折线居中，不得有破裂或断线。箱壁不得有多余压痕线。
